苏州S1号线三维温度场智能监测系统

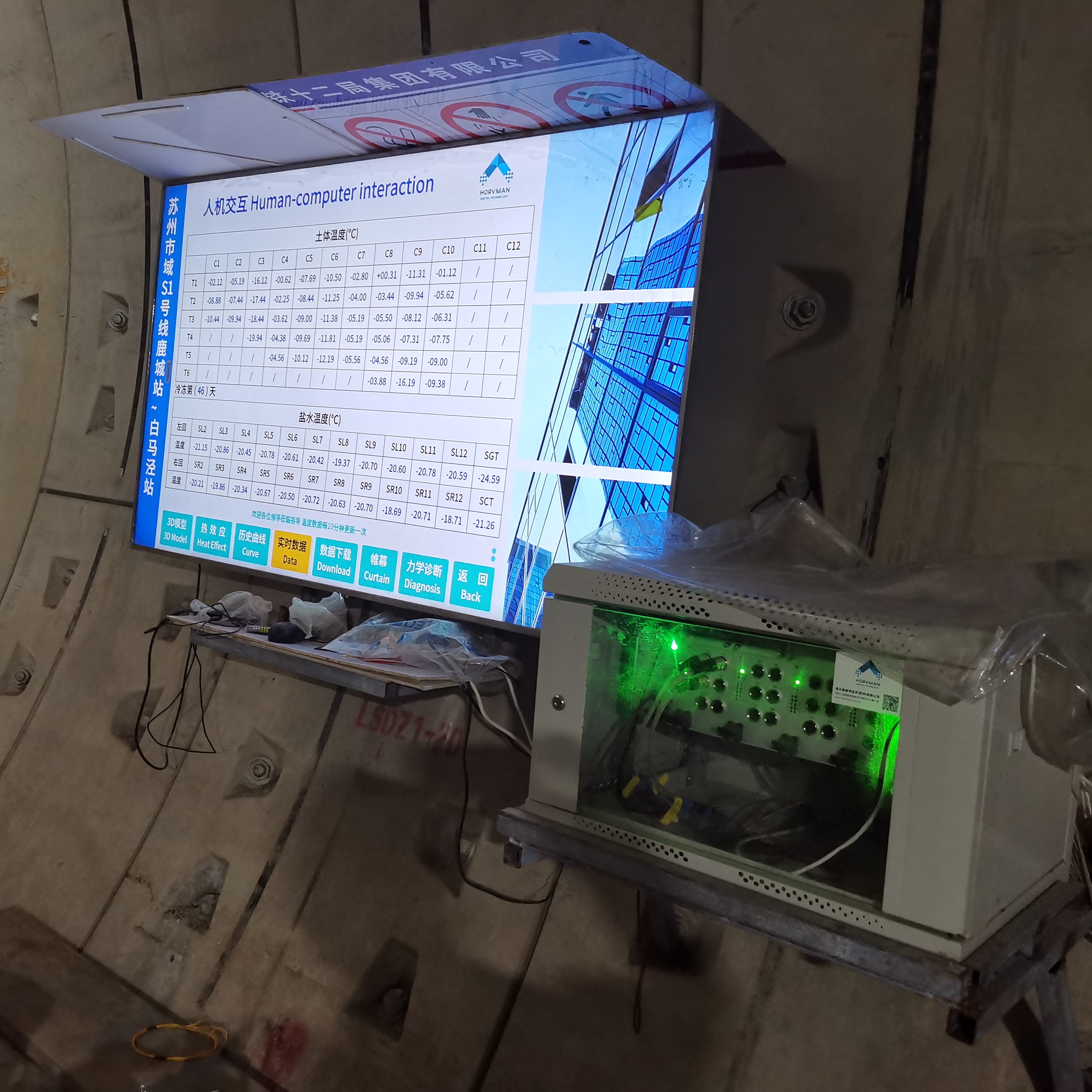

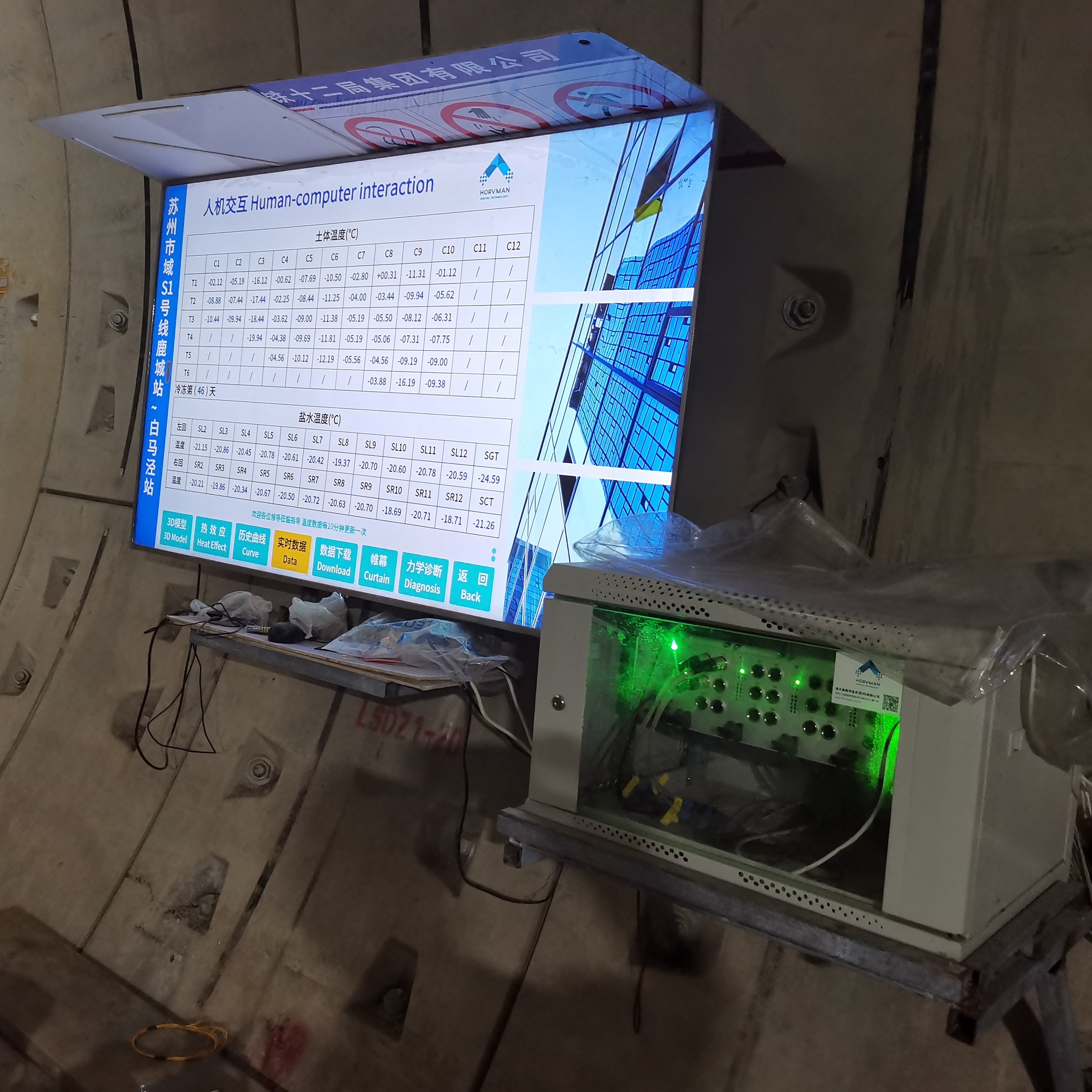

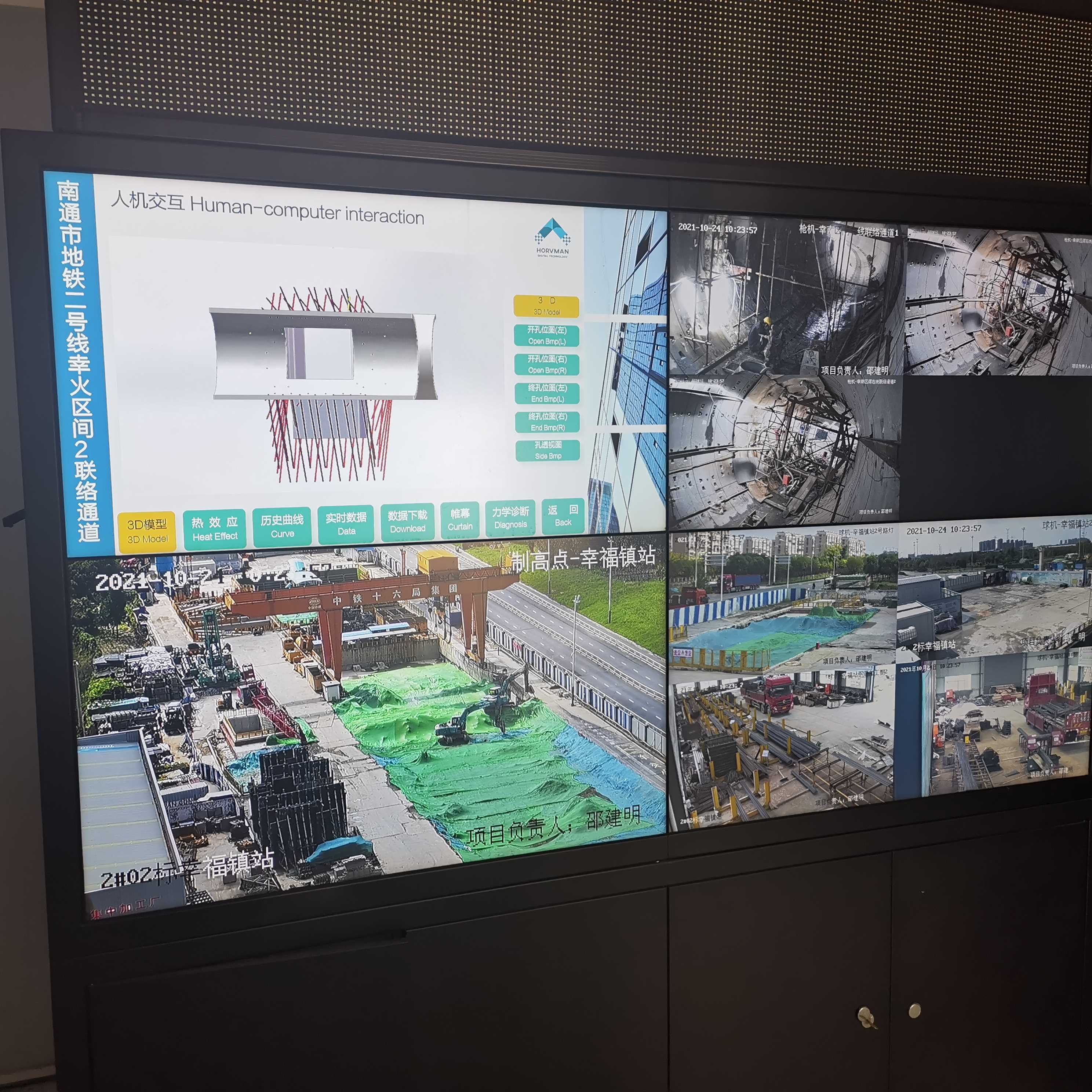

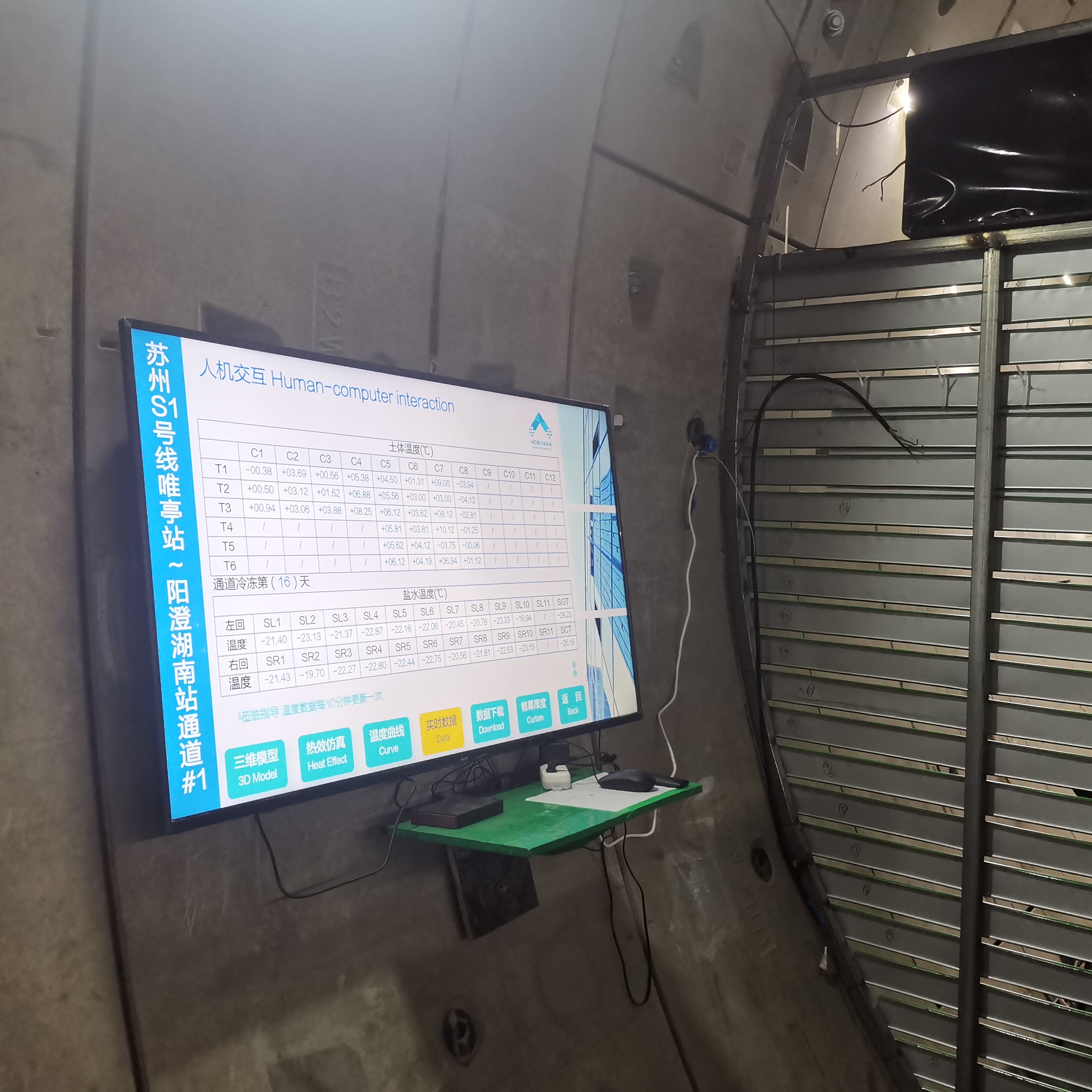

创新研发三维温度场自动化监测系统，夯实联络通道冷冻法施工风险管控基础为有效控制联络通道冷冻法开挖和构筑期间安全风险、HORVMAN研发了冷冻法 “三维温度场智能化监测系统”(简称ITTM，智能三维温度监测) 、该系统主要实现对冻结土体温度、盐水循环系统温度、清水循环系统温度等全时段实时监测、利用高精度数字温度传感器、对测温孔、盐水管路、清水管路的温度数据进行采集、储存、分析、并三维热效应建模、利用测温数据、对冻结壁冻土帷幕厚度进行计算分析、采集数据实时传输至阿里云大数据处理中心进行统计、为每个项目显示终端提供数据服务。该系统可以实时查看盐水管路循环系统和冻结土体实时温度数据、历史温度发展曲线和3D热效应模型、并根据土体冻结壁冻结帷幕厚度计算抗压、抗折、抗剪安全系数、明确冷冻周期、有效实现温度场数据远程监测和数据信息化建模、为冷冻法联络通道开挖施工提供了科学依据、全面提升了冷冻法暗挖施工安全风险控制水平。三维温度场智能化监测系统适用于联络道通冷冻法或盾构机始发和接收冷冻法温度监测，通过在施工现场安装数字电视机顶盒和用户手机上安装终端应用程序，可以实现远程无线查看实时数据信息和冻结效果3D热效应数据模型，有效评估冷冻法的进展情况及冷冻周期，降低冷冻法施工安全风险。目前该系统已成功指导完成多座联络通道冷冻法暗挖构筑施工。
